Komory grzewcze
Komory grzewcze instalowane są wszędzie tam, gdzie w procesach technologicznych wymagane jest ogrzanie produktów, mieszanin lub surowców znajdujących się w beczkach lub zbiornikach w celu zmiany ich stanu skupienia, lepkości lub poddania procesowi topnienia i przygotowania do użycia w kolejnym etapie procesu technologicznego.
SEKTORY I PRZYKŁADY ZASTOSOWAŃ
Komory grzewcze niezbędną sa w procesach technologicznych, w których wymagane jest wcześniejsze podgrzanie produktów, mieszanin lub surowców znajdujących się w beczkach lub innych zbiornikach, celem zmiany ich stanu skupienia lub lepkości, bądź poddania procesowi topnienia, aby przygotować je do użycia w kolejnym etapie procesu produkcyjnego.
Te rozwiązania instalowane i użytkowane są w zakładach z sektora chemicznego, kosmetycznego, farmaceutycznego, spożywczego, petrochemicznego, a także w zakładach przygotowujących mieszaniny surowców oraz w sektorze przetwórstwa ropy naftowej i gazu.
KONSTRUKCJA KOMÓR GRZEWCZYCH I JEJ FUNKCJE

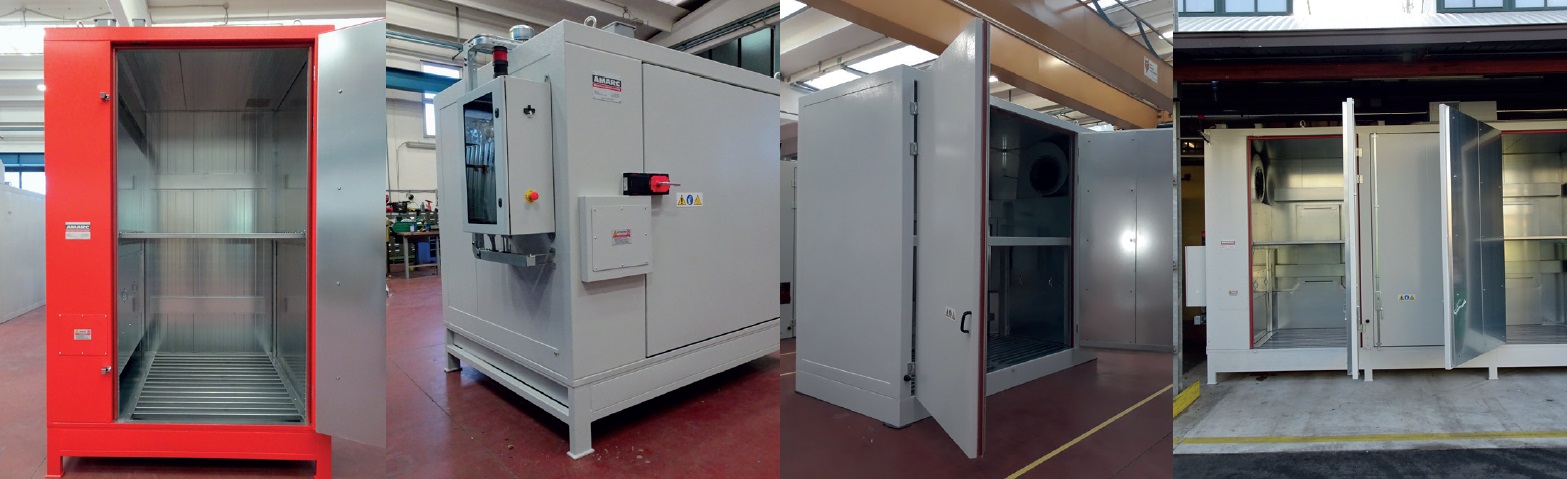

Komory grzewcze posiadają specjalną konstrukcję zbudowaną w oparciu o spawaną ramę stalową, do której mocowane są ściany nośne wykonane z odpowiednio zmontowanych blach metalowych oraz płyt izolacyjnych z wełny mineralnej, nie zawierającej azbestu.
DZIAŁANIE KOMÓR GRZEWCZYCH
W procesie przenoszenia ciepła wykorzystywane jest głównie zjawisko konwekcji powietrza. Wentylator umieszczony w górnej części komory zasysa powietrze i kieruje je na element grzewczy lub wymiennik ciepła zasilany cieczą (gorąca woda, para nasycona, olej termalny), a następnie dalej do kanału tłocznego, który kieruje podgrzane powietrze równomiernie w stronę beczek lub zbiorników, tworząc zawirowania powietrzne niezbędne dla uzyskania optymalnej wymiany ciepła.
Proces ten jest sterowany przez cyfrowy regulator temperatury zamontowany w panelu sterowania i połączony z czujnikiem temperatury umieszczonym w odpowiednim miejscu.
STANDARDOWE KOMORY DO OGRZEWANIA BECZEK
Ponad 30-letnia praca i zbieranie doświadczeń nad projektowaniem i wytwarzaniem komór grzewczych pozwoliło finalnie stworzyć definicję standardowych komór grzewczych. Opracowanie ponad 1000 instalacji na całym świecie umożliwiło pełne zrozumienie potrzeb odbiorców oraz ogólnych tendencji rynkowych, a to w rezultacie doprowadziło do opracowania ustandardyzowaną ofertę spełniającą bardzo szeroki zakres potrzeb użytkowników.

WŁAŚCIWOŚCI KOMÓR GRZEWCZYCH

WŁAŚCIWOŚCI KOMÓR GRZEWCZYCH
SZEROKI WYBÓR, SPRAWDZONE ROZWIĄZANIA
Komory grzewcze dostępne są w wielu wariantach różniących się od siebie wymiarami, ilością poziomów składowania, pojemnością, czy ilością stref grzewczych.
PROJEKTY INDYWIDUALNE
Przypominamy, że jesteśmy otwarci na Państwa potrzeby – jeśli na naszej stronie nie ma pożądanego przez Państwa produktu, warto skontaktować się z naszym przedstawicielem, gdyż istnieje możliwość tworzenia projektów indywidulanych, uwzględniających m.in. inny kolor komory, wykonanie z innego gatunku stali, dopasowanie ilości poziomów składowania itp. Zachęcamy także do bezpośredniego kontaktu z naszymi przedstawicielami celem określenia zakresu Państwa potrzeb, dobrania najbardziej optymalnych rozwiązań, uzyskania porady technicznej bądź produktowej.
SEKTORY I PRZYKŁADY ZASTOSOWAŃ
Komory grzewcze niezbędną sa w procesach technologicznych, w których wymagane jest wcześniejsze podgrzanie produktów, mieszanin lub surowców znajdujących się w beczkach lub innych zbiornikach, celem zmiany ich stanu skupienia lub lepkości, bądź poddania procesowi topnienia, aby przygotować je do użycia w kolejnym etapie procesu produkcyjnego.
Te rozwiązania instalowane i użytkowane są w zakładach z sektora chemicznego, kosmetycznego, farmaceutycznego, spożywczego, petrochemicznego, a także w zakładach przygotowujących mieszaniny surowców oraz w sektorze przetwórstwa ropy naftowej i gazu.

Komory grzewcze posiadają specjalną konstrukcję zbudowaną w oparciu o spawaną ramę stalową, do której mocowane są ściany nośne wykonane z odpowiednio zmontowanych blach metalowych oraz płyt izolacyjnych z wełny mineralnej, nie zawierającej azbestu.
Wytrzymałość |
Izolacja termiczna |
Komora jest zaprojektowana pod kątem długotrwałego zapewnienia wysokiej wytrzymałości na obciążenia i naprężenia oraz przypadkowe uderzenia w trakcie czynności eksploatacyjnych. Konstrukcje nośne, w tym półki, na których stawiane są beczki lub pojemniki, projektowane są na podstawie obliczeń wytrzymałościowych. | Konstrukcja wykonana jest w sposób zapewniający brak mostków cieplnych i zaopatrzona jest w odpowiednią izolację termiczną, dzięki czemu do minimum ograniczone są straty ciepła, układ grzewczy charakteryzuje się wysoką wydajnością, a całe urządzenie pozwala na uzyskanie znaczących oszczędności energii. |

W procesie przenoszenia ciepła wykorzystywane jest głównie zjawisko konwekcji powietrza. Wentylator umieszczony w górnej części komory zasysa powietrze i kieruje je na element grzewczy lub wymiennik ciepła zasilany cieczą (gorąca woda, para nasycona, olej termalny), a następnie dalej do kanału tłocznego, który kieruje podgrzane powietrze równomiernie w stronę beczek lub zbiorników, tworząc zawirowania powietrzne niezbędne dla uzyskania optymalnej wymiany ciepła.
Proces ten jest sterowany przez cyfrowy regulator temperatury zamontowany w panelu sterowania i połączony z czujnikiem temperatury umieszczonym w odpowiednim miejscu.

STANDARDOWE KOMORY DO OGRZEWANIA BECZEK
Ponad 30-letnia praca i zbieranie doświadczeń nad projektowaniem i wytwarzaniem komór grzewczych pozwoliło finalnie stworzyć definicję standardowych komór grzewczych. Opracowanie ponad 1000 instalacji na całym świecie umożliwiło pełne zrozumienie potrzeb odbiorców oraz ogólnych tendencji rynkowych, a to w rezultacie doprowadziło do opracowania ustandardyzowaną ofertę spełniającą bardzo szeroki zakres potrzeb użytkowników.

WŁAŚCIWOŚCI KOMÓR GRZEWCZYCH
![]() TEMPERATURA ROBOCZA a. Do +100°C b. Do +150°C • Podane powyżej temperatury robocze są zapewnione dla komór wyposażonych w elektryczny układ grzewczy. • W przypadku komór ogrzewanych za pomocą pary, gorącej wody lub gorącego oleju, podane powyżej temperatury robocze są zależne od wydajności instalacji w zakładzie klienta. • Komory ogrzewane za pomocą gorącej wody, która jest dostarczana zwykle w temperaturze maks. +90°C, mogą osiągnąć temperaturę roboczą ≤ +60°C (ΔT ≈ 30°C). |
![]() POJEMNOŚĆ • 2 – 4 – 8 – 12 – 16 – 24 – 32 – 40 – 48 beczek • Z wyjątkiem komory ogrzewanej na „2 beczki”, wszystkie pozostałe modele są przystosowane do pomieszczenia po 4 beczki 200 l umieszczone na palecie chemicznej. • Komora grzewcza jest także przystosowana do załadunku zbiornika IBC 1000 l. • Dla klientów użytkujących beczki na europaletach 800 x 1200 mm oferujemy specjalne modele na zamówienie. |
![]() METODA OGRZEWANIA a. Elektryczne b. Parowe -- W przypadku komór ogrzewanych za pomocą pary, gorącej wody lub oleju termalnego, ze względu na ograniczenia instalacji zasilającej, która ma wpływ na jej wydajność, klient musi nas poinformować o temperaturze (w °C) i ciśnieniu w instalacji zasilającej. c. Gorąca woda d. Olej termalny • Na zamówienie możemy dostarczyć komorę przystosowaną do dwóch rodzajów ogrzewania: -- elektryczne + parowe -- elektryczne + gorąca woda -- elektryczne + olej termalny. • Na zamówienie możemy dostarczyć komorę przystosowaną do ogrzewania gazowego (gazem ziemnym lub LPG). |

WŁAŚCIWOŚCI KOMÓR GRZEWCZYCH
![]() MIEJSCE MONTAŻU a. Wewnątrz b. Na zewnątrz • Komory przeznaczone do montażu na zewnątrz posiadają następujące wyposażenie: -- uszczelnienie płyt metalowych (aby zapobiec przenikaniu powietrza) -- zadaszenie ochronne -- panel sterowania o stopniu ochrony IP65 (dla wersji z obudową „wodoszczelną”) lub IP66 (dla wersji z obudową przeciwwybuchową dla zewnętrznej strefy ATEX) |
![]() ZABEZPIECZENIE PRZECIWWYBUCHOWE (ATEX) DLA GAZÓW a. Komory grzewcze bez klasyfikacji ATEX dla stref wewnętrznych i zewnętrznych b. komory grzewcze z klasyfikacją wnętrza jako Strefa 1 – gazy, lub Strefa 2 – gazy, bez klasyfikacji ATEX dla obszaru zewnętrznego c. komory grzewcze z klasyfikacją ATEX dla obszarów wewnętrznych i zewnętrznych (Strefa 1 – gazy) • Dla typu b (klasyfikacja ATEX dla obszaru wewnętrznego), na etapie zamawiania klient musi dostarczyć karty charakterystyki dla produktów, które mogą powodować wzrost ilości gazów, par lub mgieł, aby umożliwić przeanalizowanie tych danych w celu przedstawienia prawidłowej klasyfikacji obszarów i odpowiedniego dobrania środków bezpieczeństwa. • Dla typu c (klasyfikacja ATEX dla obszaru zewnętrznego) obowiązkiem klienta jest określenie klasyfikacji zagrożeń dla obszaru, w którym komora grzewcza będzie zainstalowana. • Komory nie są przystosowane do zamontowania w miejscach zagrożenia wybuchem pyłów (Strefy 21 i 22). • Komory nie są przystosowane do zamontowania w obszarach klasyfikowanych jako Strefa 0. |
SZEROKI WYBÓR, SPRAWDZONE ROZWIĄZANIA
Komory grzewcze dostępne są w wielu wariantach różniących się od siebie wymiarami, ilością poziomów składowania, pojemnością, czy ilością stref grzewczych.
PROJEKTY INDYWIDUALNE
Przypominamy, że jesteśmy otwarci na Państwa potrzeby – jeśli na naszej stronie nie ma pożądanego przez Państwa produktu, warto skontaktować się z naszym przedstawicielem, gdyż istnieje możliwość tworzenia projektów indywidulanych, uwzględniających m.in. inny kolor komory, wykonanie z innego gatunku stali, dopasowanie ilości poziomów składowania itp. Zachęcamy także do bezpośredniego kontaktu z naszymi przedstawicielami celem określenia zakresu Państwa potrzeb, dobrania najbardziej optymalnych rozwiązań, uzyskania porady technicznej bądź produktowej.
